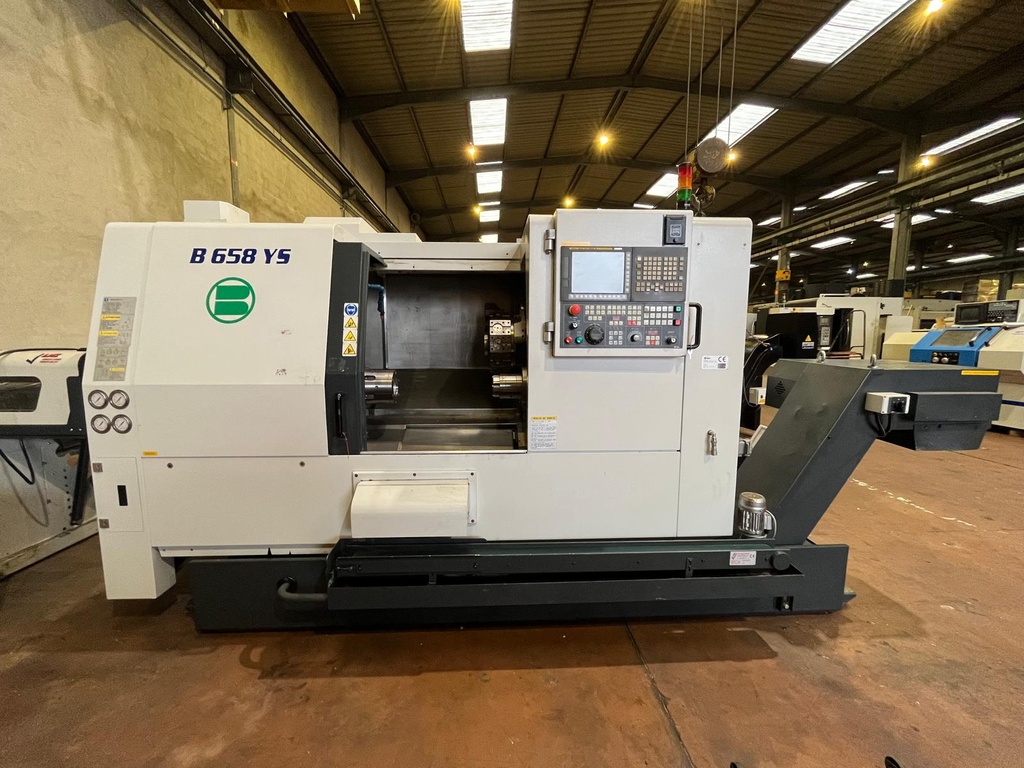

TOUR - BIGLIA - B658YS bi-broche
Caractéristiques
Type : B 658/YS

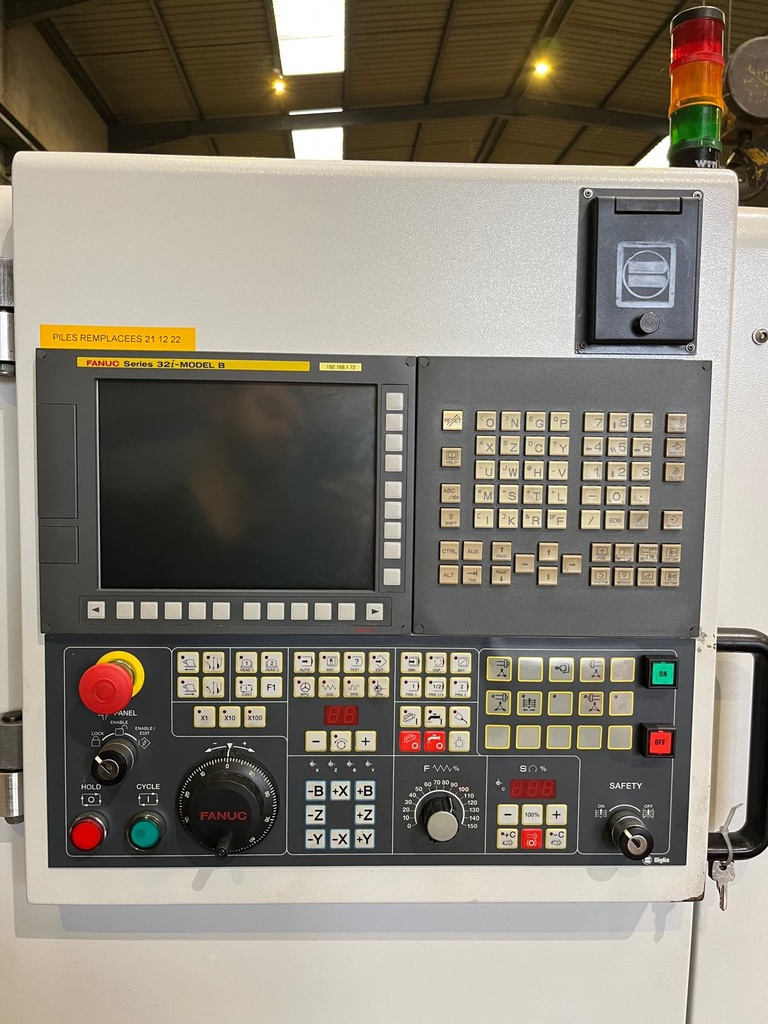

Type de CN : FANUC 32 iB
Diamètre max d'usinage : 410
Diamètre maximum de tournage (mm) : 45
Longueur max d'usinage (mm) : 670
Course X (mm) : 255
Course Y (mm) : +60/-50
Course Z (mm) : 670
Vitesse outils tournants : 50-4000
Puissance outils tournants : 5.5KW
FICHE TECHNIQUE
Vitesse de rotation de la broche (tr/min) : 3 500
Puissance du moteur de broche (kw) : 22/26
Puissance moteur de broche supplémentaire (kw) : 7.5
Axe C : 001°
Nez de broche : A2-8
Nez de broche 2 : A2-5
Diamètre maximum en barre (mm) : 80
Nombre de tourelles : 1
Nombre de postes de la tourelle : 12
Puissance de broche (kw) : 26
Encombrement au sol (L x l x h) : 4450X2000X2100
Poids (g) : 6.5 T
Equipements
Bac d'arrosage 250l

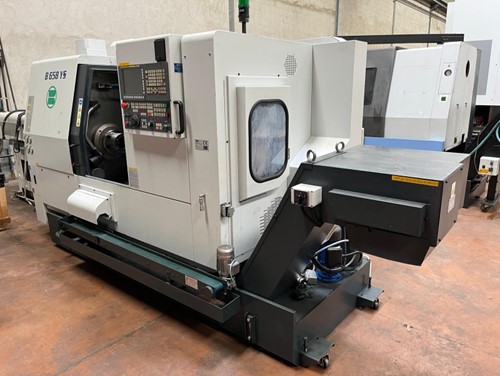

Convoyeur à copeaux
Prédisposition embarreur

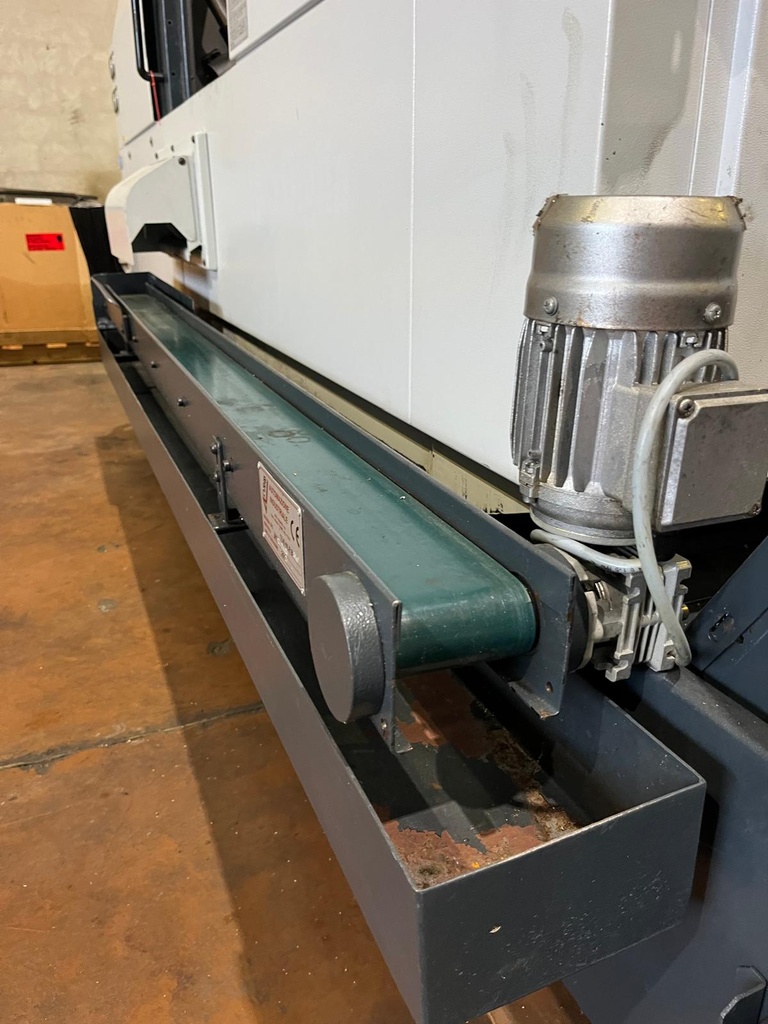

Récupérateur de pièces

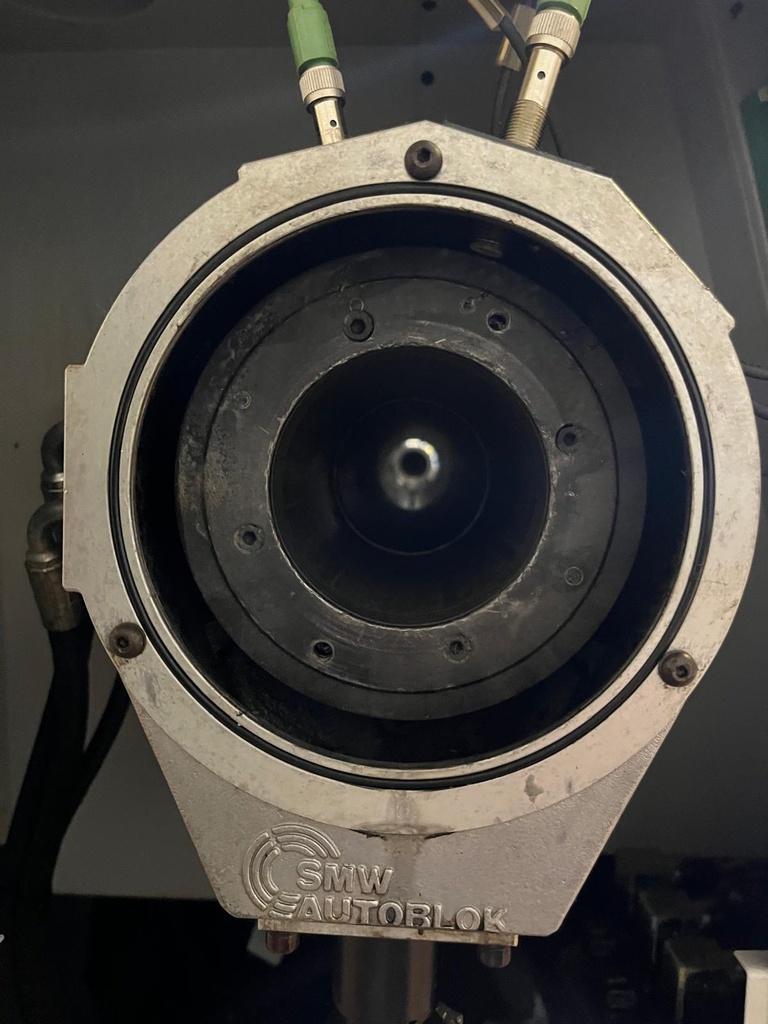

Mandrin a pince broche 1 et 2
Mandrin 3 mors : 2 autoblock 165 bh

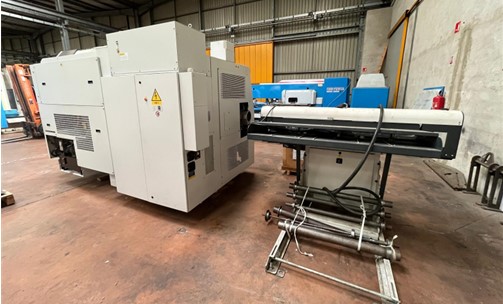

Ravitailleur de barre LNS type quickload s80-barre courte.

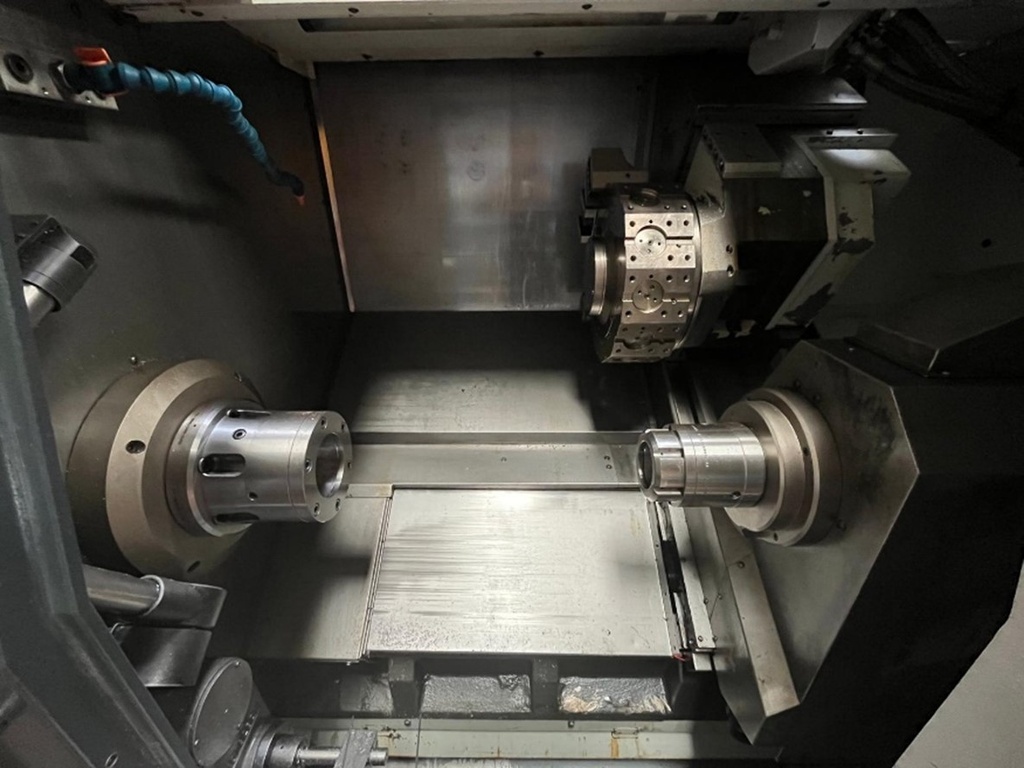

Porte outils tournants axiaux et radiaux
Porte outils fixes
Documentation
| Type commande numérique: Fanuc 32 ib |
| Diamètre max d'usinage: 410 mm |
| Diamètre maximum de tournage (mm): 45 mm |
| Longueur max d'usinage (mm): 670 mm |
| Course X (mm): 255 mm |
| Course Y (mm): +60 / -50 mm |
| Course Z (mm): 670 mm |
| Vitesse outils tournant axe C: 50 à 4000 trs/min |
| Puissance moteur outil tournant: 5.5 kw |
| Vitesse de rotation broche: 3500 trs/min |
| Diamètre max de passage en barres: 80 mm |
| Puissance de broche principale: 22/26 kw |
| Puissance de broche secondaire: 7.5 kw |
| Nombre de postes de la tourelle: 12 outils |
| Convoyeur à copeaux: oui |
| Evacuateur pieces automatique: oui |
| Palpeur outil: oui |
| Dimensions machine (L x l x H): 4450 x 2000 x 2100 mm |
| Poids machine (T): 6.5 Tonnes |
| Embarreur disponible en OPTION: option |
Référence interne:
G00104
